Hermetik olarak sızdırmazlığı sağlanmış kapalı tip muhafazalı motoru ve ek bir güvenlik kılıfı ile santrifüj pompalar arasındaki bu özel pompa, çok zor koşullara dahi dayanıklıdır. Bu nedenle özellikle kimya, petrol, gaz ve petrokimya ve soğutma endüstrilerinde kullanıma uygundur.
Mevcut Kapalı Tip Muhafazalı Pompaların Teknik Verileri
- 1.600 m³/saate kadar iletim hızı
- 2.300 m'ye (7.546 ft) kadar teslimat başlığı
- 300 mm²/sn ye kadar viskozite
- 1.200 bar'a kadar basınç
- Sıcaklık -160°C ila +450°C (-253°F ila +842°F)

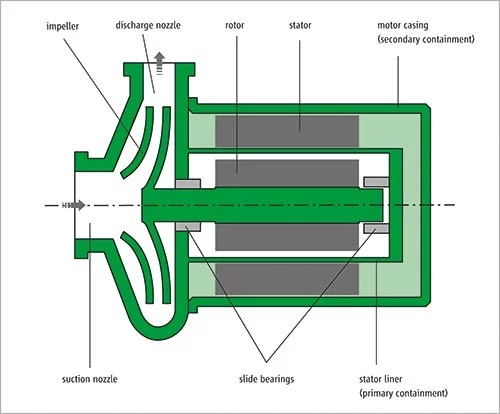

Kapalı tip muhafazalı pompa nasıl çalışır?
Kapalı tip muhafazalı pompanın odak noktası motordur: Normal santrifüj pompaların aksine, motorun dönen kısmı pompanın hidroliği ile aynı şaft üzerindedir. Bu rotor, rotor boşluğunu muhafazalı motorun statorundan ayıran hava geçirmez bir kutu ile tamamen çevrilidir. Motor pompanın ayrılmaz bir parçası olduğundan, kapalı tip muhafazalı pompalar çok sessizdir.
Sızdırmaz kutuya ek olarak, basınca dayanıklı motor muhafazası ikinci bir güvenlik kılıfını oluşturur. Felaket durumunda kullanılan akışkan kutudan kaçsa bile, kontrolsüz bir şekilde çevreye kaçması güvenli bir şekilde engellenir. Bu akıllı tasarım sayesinde, normal mekanik salmastra gibi salmastralar gereksizdir ve hiçbir sızıntı olamaz: Salmastrasız kapalı tip muhafazalı pompa, sıvıları ve sıvı gazları hermetik olarak işler. Alternatif bir tahrik olanağı da bu pompanın güvenli, salmastrasız özelliklerini koruyan manyetik kaplinlerdir.
Rotor, işlenen akışkan tarafından yağlanan ve çalışma sırasında rotoru dokunmadan kaldıran iki hidrodinamik yatak tarafından yönlendirilir. Bazı ünitelerde aksiyel kuvvetler bir itme dengesi ile nötralize edilir, böylece tüm rotor temassız ve dolayısıyla aşınmasız çalışır. Bu şekilde kullanım ömrü uzar, kullanım ömrü maliyetleri de azalır.
Tasarımları nedeniyle kapalı tip muhafazalı pompalar, diğer santrifüj pompalara kıyasla daha yüksek akış hızları, basma yükseklikleri ve basınçlar sağlar. Sıcaklık hassasiyetleri de çok daha yüksektir, bu da yüksek veya düşük sıcaklık aralıklarında özel uygulamalara olanak sağlar. Ayrıca, işlenen sıvının olası viskozitesi santrifüj pompalar için nispeten yüksektir.

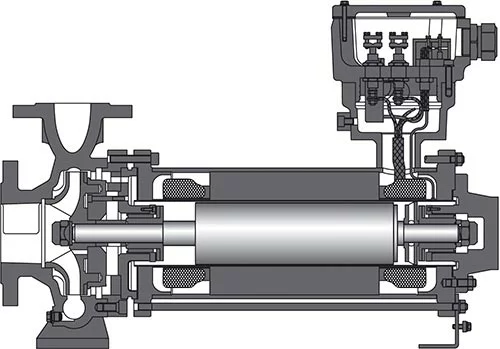

Çevreye zararlı pompalanan ortamlar için CMP'nin standart versiyonu
Avantajlar ve olası Tasarımlar
Kapalı tip muhafazalı pompaların faydaları
Aşırı sıcaklıklar, kritik ortamlar, yüksek sistem basıncı: Kapalı tip muhafazalı motorlu pompalar olumsuz koşullara dayanır ve birçok endüstride ve uygulamada yüksek gereksinimleri karşılayan güvenilir birimler olduklarını kanıtlamıştır. Hermetik tasarımları ve iki kat emniyet kılıfı ile, çalışma sırasında büyük güvenlik sunarlar. Örneğin Ex zone 0 gibi aşırı derecede patlamaya maruz kalan alanlarda bile sorunsuzca kullanılabilirler.
Mekanik salmastraların olmaması nedeniyle, Kapalı tip muhafazalı pompalar düşük bakım gereksinimleri ve uzun hizmet ömrü ile de puan toplamaktadır - düşük yaşam döngüsü maliyetleri için mükemmel bir temel oluşturur. Yüksek verimliliğe sahip, tanınmış üreticilerin yüksek kaliteli üniteleri bu nedenle yüksek talepli kullanıcılar için ideal bir seçimdir. Farklı uygulamalar için farklı modellerde ayrı ayrı tasarlanırlar.
Kapalı tip muhafazalı pompa modelleri
- Standart pompa
- Yüksek basınç pompası
- Dalgıç pompası
- Yüksek sıcaklık pompası
- Kriyojenik / Kriyopompa
- Yatay kurulum
- Dikey kurulum
- Tek kademeli pompa
- Çok aşamalı pompa
- Soğutulmuş
- Isıtmalı
Kapalı tip muhafazalı pompa uygulamaları
Kapalı tip muhafazalı pompalar hangi uygulamalar için uygundur?
Güvenli ve hermetik kullanıma odaklanan kapalı tip muhafazalı pompalar özellikle kimya endüstrisi, petrokimya, petrol ve gaz sektörü ve soğutma teknolojisindeki uygulamalarda sıklıkla kullanılmaktadır. Burada, kritik maddeleri (zehirli veya kanserojen) taşırlar ve aşırı çalışma koşullarına bile dayanırlar. Ayrıca API 685, ISO 2858 ve EN 22858'e göre sertifikalandırılmışlardır.
Basınç geçirmez motor gövdesi kendini kanıtlamıştır: Yüksek buhar basıncına sahip akışkan gazların kolayca taşınmasını sağlar. Bu tür maddelerin taşınması için aksi takdirde pahalı şaft sızdırmazlık sistemleri gerekir.
Kesinlikle sızdırmaz bir emniyet kılıfı olarak motor gövdesi başka bir uygulamaya da olanak sağlar: Kapalı tip muhafazalı pompalar, motoruyla birlikte tankların ve sıvıların içine indirilebilir ve orada çalıştırılabilir. Bu tür ortamlarda, kapalı tip muhafazasız pompaların motordan ayrılması gerekir, bu da ek rulmanlar ve artan titreşimler gibi arıza kaynaklarını önlemek için daha karmaşık bir tasarım gerektirir.
Kapalı tip muhafazalı pompalar için tipik uygulamalara genel bakış
- Yüksek sıcaklık uygulamaları
- Cryo (çok düşük sıcaklık) uygulamaları
- Zehirli ve kanserojen ortamlar
- Süperkritik gazlar
- LPG uygulamaları (etilen, propilen)
- Eritme, sıvı sülfür
- Su-glikol karışımları
- Isı taşıyıcılar (yağlar)
- Soğutucu Akışkanlar
