MevcutYan Kanallı Pompaların teslimat özellikleri
- Teslimat Kapasitesi: 0,3 m³/saatten 42 m³/saate kadar
- Teslimat Yüksekliği: 400 m'ye (1312 ft) kadar
- Sıcaklıklar: - 60 °C ila + 220 °C (- 76 °F ila +428 °F)
- Viskozite: 0,1 mPas ile 230 mPas arasında
- kendinden emişli
- Gaz İçeriği: %50'ye kadar
- Katı Madde İçeriği: maks. %0,1'e kadar. 0,1 mm partiküller
Yan kanallı pompa nasıl çalışır?

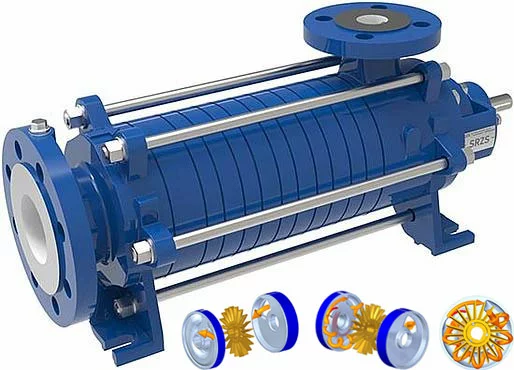

Kendinden emişli, döner yan kanallı pompalar, güçlerini pompa gövdesi içinde eş merkezli olarak dönen çok kademeli bir yıldız çarktan, çarkın yanındaki bir yan kanalda bulunan işlenen akışkana aktarır. Yıldız şeklindeki çarkın dönme hareketi ve bu şekilde yaratılan santrifüj etkisi, çarkın dönüşü dairesel bir akış yönünü üst üste bindirirken, işlenen sıvının çarkın hücreleri ile pompanın yan kanalı arasında birçok kez dolaşmasına neden olur.
Bu, üzerinde işlenen sıvının hareket ettiği dairesel bir halka sarmal şeklinde akış hatları oluşturur. Taşınan akışkan ve çark, taşıma işlemi sırasında birçok kez etkileşime girer, bu nedenle enerji aktarımı özellikle güçlüdür. Bu, aynı çevresel hızda, özellikle çok kademeli yan kanallı pompalarda, klasik santrifüj pompa çarklarının değerlerinin katlarına ulaşan başlıkları mümkün kılar.
Bir yan kanallı pompadaki santrifüj etkisi, işlenen sıvıda geçici bir faz ayrışmasına neden olur: Gaz bileşenleri (ayrıca hava) çarkın içinde toplanır ve gaz çıkışına taşınır, burada tekrar sıvı akışıyla karışır. Başlangıçta, işlenen karışımın yer değiştirmesi söz konusuyken (pozitif deplasmanlı pompada olduğu gibi), pompa daha sonra saf sıvı işlemeye geçer. İşlenen akışkanla tamamen doldurulursa, yan kanallı pompa etkin bir şekilde santrifüj pompa olarak çalışır.
Yan kanallı pompalar ne için kullanılır?
Yan kanallı pompalar, küçük miktarları orta ila büyük başlıklar ile işlemek için kullanılır. Yüksek gaz içeriğine sahip sıvıları işleyebildikleri için, genellikle bu tür ortamlar için, örneğin düşük viskoziteli haşlama ortamlarını taşımak için kullanılırlar. Bu nedenle, gaz içeriği %50'ye kadar olan akışkanlar bu tip pompalarla sürekli olarak işlenebilir.
Yan kanallı pompalar ayrıca çok düşük NPSH değerleri sunar, bu nedenle haşlama ortamları buhar basıncı eğrisine yakın olarak işlenebilir. Diğer pompa teknolojilerinin aksine, kısmi gaz çıkışı veya kısa süreli hava girişinde bile akış hızı düşmez.
Yan Kanallı Pompalar İçin Uygulama Örnekleri
- Yakıtlar: Benzin, dizel ve biyodizel, metanol, otogaz (LPG)
- Endüstriyel soğutucu akışkanlar: Amonyak, R-134A, CO2, DME, R-1234yf
- İtici gazlar: Aerosoller, köpürtücü maddeler
- Uçucu kimyasallar: Bütadien, propilen, styrol
- Aromatikler ve çözücüler: Ksilol, toluol, izopropanol
- Hidrokarbonlar: Etan, propan, bütan, pentan
- Su: İçme suyu, deniz suyu, kazan besleme suyu, buhar kondensatı
Yan Kanallı Pompaların Faydaları
Birçok faydası olan egzotik
Esasen, yan kanallı pompalar santrifüj pompaların birçok avantajını pozitif deplasmanlı pompaların faydalı özellikleriyle birleştirmeyi başarır. Kendinden emişlidirler, ucuz ve güvenli emiş boruları ve emiş tankları sunarlar, kararlı iki fazlı akış sağlarlar ve özellikle düşük NPSH değerlerine sahip sistemlerde kullanım için çok uygundurlar. Buna ek olarak, daha önce bahsedilen %50 vol-%'a kadar yüksek gaz içeriğine sahip akışkanları işleme imkanı da bulunmaktadır. Ayrıca API'ye göre sertifikalıdır ve Ex bölge 1 ve 2'de kullanılabilir.
Buna karşın, büyük miktarlarda akışkanın taşınması gereken uygulamalar bu pompalar için en iyi uygulama değildir. Ancak küçük miktarların çok yüksek basma yüksekliği ile pompalanması gerekiyorsa, yan kanallı pompalar mükemmel bir seçimdir!
Düşük işletme maliyetleri ile yüksek performans
Yan kanallı bir pompanın tasarımı radyal bir pompa kadar basit değildir, ancak bakımı ve servisi esasen kolay ve ucuzdur. Malzeme olarak genellikle daha ucuz olan dökme demir kullanılır. Ünitelerin düşük hızda tahrik edilmesi de, yapı aşırı aşınmadan kurtulduğu için hizmet ömrü üzerinde olumlu bir etkiye sahiptir. Bununla birlikte, yan kanallı pompalar geniş bir hız aralığı sunar.
Dik, doğrusal karakteristikleri nedeniyle yan kanallı pompalar kolayca düzenlenebilir. Yüksek basınçlı tasarımda 100 bar'a kadar, 35 bar'a kadar yüksek emme basınçları için uygundurlar. Çarklar normal pompa çarklarının katlarına ulaşabilen değerlerle döndüğünden, yan kanallı pompalar sistemdeki basıncı artırmak için de kullanılabilir.
